設置状況及び能力について

お客様の住宅に合わせた最適でムダのない冷暖房システム。

クール暖は、お客様の住宅1棟1棟に対し、各部屋ごとの熱負荷計算を行って放熱器の形状を決定し、最適なシステムを作り上げます。これにより全てのムダをカットし、理想的なコスト、デザインによる、オンリーワンの冷暖房環境が出来上がります。
設置費用の詳細については、熱負荷計算に必要な書類をご用意いただき、見積もり依頼(詳細はこちら)をお願いします。

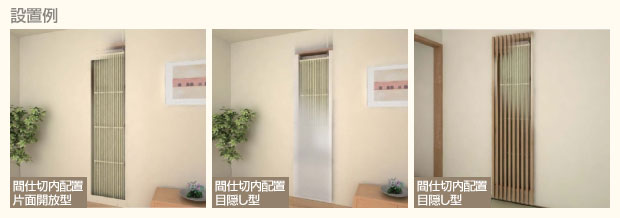

クール暖の設置例の写真

パネル放熱量
290w 350w 410w 510w 610w 690w
1500H 暖房放熱量(w) 593 695 864 1,034 1,170
冷房放熱量(w) 504 590 734 879 995
当社実績算定冷房放熱量(w) [810] [960] [1200] [1430] [1630]
流量(ℓ/min) 0.82 0.98 1.2 1.45 1.65
損失水頭(mmAg) 28.4 38.0 53.0 72.4 89.1
1800H 暖房放熱量(w) 712 834 1,037 1,241 1,403
冷房放熱量(w) 605 709 881 1,055 1,193
当社実績算定冷房放熱量(w) [970] [1140] [1430] [1720] [1940]
流量(ℓ/min) 1.0 1.16 1.45 1.73 2.0
損失水頭(mmAg) 46.2 59.3 85.4 114.3 1.46
2050H 暖房放熱量(w) 672 811 950 1,180 1,413 1,600
冷房放熱量(w) 571 689 808 1,004 1,200 1,360
当社実績算定冷房放熱量(w) [920] [1110] [1300] [1630] [1950] [2210]
流量(ℓ/min) 0.94 1.1 1.32 1.65 2.0 2.24
損失水頭(mmAg) 47.4 61.3 82.6 120 164.3 198.5

※当社実績算定冷房放熱量は、当社の納品実績をもとに算定したもので、性能を保証するものではありません。

パネルヒーター保有水量(ℓ)
クール暖パネルの豆図 290w 350w 410w 510w 610w 690w
28本 34本 40本 50本 60本 68本
1500H   4.1 4.8 6.0 6.7 8.2
1800H   4.9 5.7 7.1 8.1 9.7
2050H 4.5 5.5 6.5 8.0 9.2 11.0
パネルヒーター重量(㎏)
クール暖パネルの豆図 290w 350w 410w 510w 610w 690w
1500H 本体 3.5 4.2 5.2 6.3 7.1
本体+保有水量 7.6 9.0 11.2 13.4 15.3
1800H 本体 4.2 5.6 6.1 7.4 8.4
本体+保有水量 9.1 10.6 13.2 15.9 18.1
2050H 本体 3.9 4.7 5.6 6.9 8.3 9.4
本体+保有水量 8.4 10.2 12.0 14.9 17.9 20.4
パイプ内容積(ℓ)
内径10φ枝管 0.0754 ℓ/m
内径17φ本管 0.227 ℓ/m
ツインパイプ 1m 0.151 ℓ
ツインパイプ 15m 2.265ℓ
ツインパイプ 50m 7.55ℓ
